Paano nakakamit ng OMTD ang daytime transparency at nighttime illumination?

Pangkalahatang-ideya: prinsipyo at layered na istraktura

Pinagsasama ng OMTD ang mga patterned na lithographic electrodes na may mga liquid crystal (LC) na layer upang makagawa ng isang pelikula na epektibong optically neutral kapag hindi pinapagana at nagiging nakikitang light-mapping surface kapag hinihimok. Ang core stack ay karaniwang may kasamang malinaw na substrate, transparent na conductive traces, isang patterned pixel electrode layer na ginawa ng lithography, isang controlled-thickness liquid crystal cell, at isang manipis na proteksiyon na encapsulant. Ang bawat elemento ay na-optimize upang mabawasan ang scattering, reflection at color tint sa idle (daytime) state habang nagbibigay ng mataas na contrast at brightness kapag naka-activate sa gabi.

Paano nakakamit ang transparency sa araw

Ang invisibility sa araw ay resulta ng optical matching at LC alignment. Ang mga pangunahing mekanismo ay:

• Pagtutugma ng index — pinipili ang mga materyal na substrate at adhesive upang ang kanilang mga refractive index ay malapit na tumugma sa LC at encapsulant sa un-driven na estado, na binabawasan ang mga pagmumuni-muni at pagkalat ng Fresnel.
• Homeotropic o planar LC alignment — ang mga molekula ng LC ay pre-aligned (sa pamamagitan ng rubbed polyimide o photoalignment) upang ang ipinadalang liwanag ay dumaan nang may kaunting birefringence, na pinapanatili ang kalinawan.
• Ultra-thin cell gap — isang kinokontrol na nano- to micron-scale cell spacing ay binabawasan ang phase retardation at pinapanatili ang film na optically neutral sa mga nakikitang wavelength.
• Mga transparent na electrodes at minimal na metallization — ang mga patterned electrodes ay gumagamit ng ITO, ultra-fine metal meshes, o conductive polymers na may mataas na transparency at negligible visual footprint.

Paano gumagana ang pag-iilaw sa gabi at pagmamapa

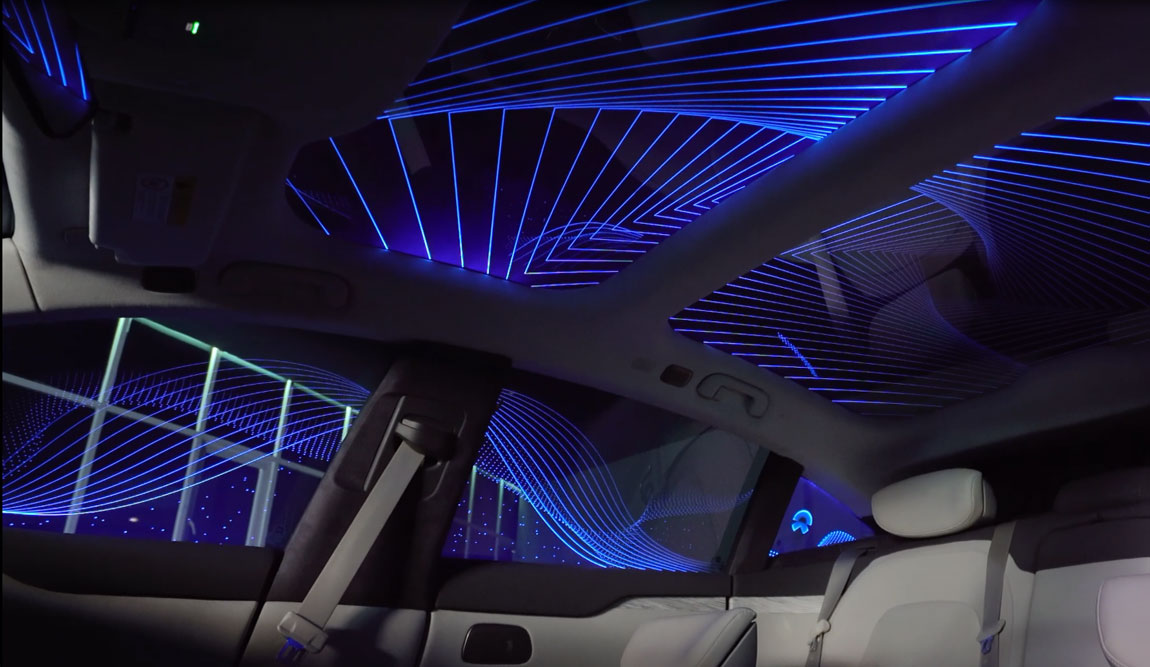

Sa gabi, OMTD na pelikula nagiging aktibong optical element. Nagagawa ang pag-iilaw sa pamamagitan ng pagmamaneho ng mga rehiyon ng pixel na may mga boltahe na waveform na nagbabago sa estado ng LC o nagmo-modulate ng liwanag na na-injected mula sa nakalaang mga pinagmumulan ng liwanag. Dalawang praktikal na diskarte ang karaniwang ginagamit:

• Transmissive mode na may back/edge lighting — Ang mga LED (edge-lit o sa likod ng laminate) ay nagbibigay ng ilaw na dumadaan sa hinimok na LC pixels; binabago ng boltahe ang oryentasyon ng LC upang payagan o harangan ang pagpasa, na bumubuo ng mga nakikitang pattern.
• Scattering/reflective mode — inililipat ng driven pixels ang LC sa isang scattering state (o switch microstructures) kaya nakakalat ang ambient o injected na liwanag patungo sa mga nagmamasid, na lumilikha ng maliliwanag na nakamapang lugar na walang mabigat na backlighting.

Ang pagbuo ng pattern ay pinangangasiwaan ng lithographically na tinukoy na electrode grid. Ang isang microcontroller o head unit ng sasakyan ay nagpapadala ng mga raster o vector command sa driver electronics, na naglalapat ng mga per-pixel na boltahe upang makamit ang grayscale, simpleng animation, o mga logo na may mataas na contrast. Ang liwanag ay kinokontrol ng kasalukuyang LED drive at pulse-width modulation; ang maliwanag na sharpness ay depende sa pixel pitch at viewing distance.

Pagsasama sa automotive glass

Ang mga opsyon sa pagsasama ng pelikula ay nakakaapekto sa pagganap at pagpapanatili:

• Laminated between glass plies — ang pelikula ay inilalagay sa loob ng laminated interlayer (PVB/SGP). Nag-aalok ito ng mekanikal na proteksyon, pinakamahusay na pagkakapareho ng optical, at pagiging permanenteng angkop para sa mga windshield at mga nakapirming bintana.
• Malagkit na retrofit papunta sa panloob na pane — angkop para sa mga sunroof o likurang bintana kung saan kanais-nais ang pagpapalit; Ang optical performance ay depende sa adhesive index at bubble control.
• Edge-sealed modules — ang pelikula ay ginawang isang mapapalitang cassette na may pinagsamang mga LED at konektor, na nagpapasimple sa serbisyo ngunit nagdaragdag ng maliit na bezel.

Mga pagsasaalang-alang sa elektrikal at kontrol

Ang OMTD ay nangangailangan ng mga driver na may mababang boltahe at isang digital control interface. Mga karaniwang elemento:

• Mga ASIC sa pagmamaneho na nagmumula/nagpapababa ng mga boltahe ng pixel na may multiplexing upang mabawasan ang pagiging kumplikado ng mga wiring harness.
• Ang pamamahala ng kuryente ay nakatali sa sistemang CAN/12V ng sasakyan na may conversion ng DC–DC para sa mga LED array at riles ng driver.
• Komunikasyon sa pamamagitan ng CAN, LIN, o dedikadong serial (SPI/I2C) para sa pag-iiskedyul ng nilalaman at liwanag; Ang mga interlock na pangkaligtasan (hal., i-disable sa ilang partikular na mode ng pagmamaneho) ay mahalaga.

Thermal, tibay at pagganap sa kapaligiran

Ang praktikal na pag-deploy ay nangangailangan ng pansin sa labis na temperatura, pagkakalantad sa UV, at mekanikal na stress. Inirerekomendang mga kasanayan sa engineering:

• Pumili ng mga materyales at adhesive ng LC na may mga saklaw ng pagpapatakbo mula sa hindi bababa sa −40°C hanggang 85°C at kumpirmahin na walang nakikitang haze pagkatapos ng thermal cycling.
• Gumamit ng mga UV-stable na encapsulant at UV filter sa glass lamination para maiwasan ang pagdidilaw o pagkasira sa paglipas ng mga taon ng pagkakalantad sa araw.
• Mechanical abrasion resistance: pinoprotektahan ng panlabas na salamin ang pelikula, ngunit ang mga pamamaraan sa paglilinis ng panloob na ibabaw at katigasan ng resin ay dapat ma-validate upang maiwasan ang mga micro-scratches.

Kaligtasan, regulasyon at mga kadahilanan ng tao

Ang pagsunod sa regulasyon ay mahalaga. Kabilang sa mga pangunahing alalahanin ang:

• Pagkagambala sa pagmamaneho — ang nilalaman ay dapat sumunod sa mga alituntunin: iwasan ang paglipat o mga high-contrast na animation sa pangunahing larangan ng view ng driver at magbigay ng isang madaling pag-disable na function.
• Mga pamantayan ng glazing — ang mga laminated o coated na bintana ay dapat pa ring matugunan ang FMVSS/CADR/UNECE glazing transmittance, defrosting at shatter performance.
• EMC at EMI — dapat sumunod ang mga driver at LED driver sa mga limitasyon ng automotive EMC para maiwasan ang interference sa mga system ng sasakyan.

Pag-customize, disenyo ng pixel at visual na pagganap

Tinutukoy ng mga variable ng disenyo ang panghuling kalidad ng visual:

• Pixel pitch at fill factor control sharpness at logo fidelity; para sa malapitang pagtingin, kailangan ang mas pinong litograpiya.
• Grayscale ay nakakamit sa pamamagitan ng mga antas ng boltahe, PWM ng LEDs, o temporal dithering; Ang kakayahan ng kulay ay nakasalalay sa multi-wavelength na light injection o mga layer ng color-filter, na maaaring magpapataas ng pagiging kumplikado.
• Nagbibigay-daan ang mga adaptive brightness sensor sa gabi/araw na awtomatikong pag-scale upang maiwasan ang glare at makatipid ng kuryente.

Mga pagsasaalang-alang sa lifecycle, pagpapanatili at produksyon

Ang pagpaplano ng paggawa at serbisyo ay dapat tumugon sa:

Ang pagpapanatili ng field ay dapat na pabor sa mga mapapalitang module kung saan posible. Ang inaasahang buhay ng pagpapatakbo ay nakasalalay sa pagpili ng LED at LC; na may mga bahagi ng automotive-grade, ang konserbatibong target ay 5–10 taon o 100k oras ng paglipat na may wastong thermal management.

Checklist ng pagpapatupad para sa mga inhinyero

• Tukuyin ang kinakailangang resolution ng pixel at tingnan ang mga distansya upang magtakda ng mga spec ng lithography.
• Pumili ng mga LC na materyales at adhesive na may napatunayang optical at thermal stability range.
• Idisenyo ang LED injection at driver electronics na nasa isip ang pagsasama ng sasakyan at pagsunod sa EMC.
• Planuhin ang proseso ng paglalamina at pagsusuri sa kapaligiran (UV, kahalumigmigan, thermal cycling, vibration).
• Isama ang mga interlock na pangkaligtasan, kontrol ng user, at pagsusuri sa regulasyon sa mga kinakailangan ng system.

Konklusyon - praktikal na trade-off

Ang OMTD ay naghahatid ng praktikal na balanse: malapit sa hindi nakikitang optical na gawi sa araw at mataas na visibility, low-power na naka-map na output sa gabi. Ang mga trade-off ng engineering ay nakasentro sa density ng pixel kumpara sa kakayahang gawin, pagiging permanente kumpara sa kakayahang magamit, at liwanag kumpara sa potensyal na liwanag na nakasisilaw. Para sa matagumpay na pag-deploy, ihanay ang mga materyales, paraan ng paglalamina, electronics ng driver at mga tampok na pangkaligtasan ng regulasyon sa maagang bahagi ng ikot ng disenyo at i-validate gamit ang real-world environmental at human-factor testing.
